卓力全液壓定向鉆機主要由泵站、操縱臺、動力頭、底架、夾持器、鉆具等部分組成
1.泵站
泵站要由電動機、三聯高壓泵、油箱、溢流閥、精粗濾油器、冷卻器、空氣過濾器及底座等部件組成。泵站是通過電動機驅動油泵轉動，將電能轉換成液壓能(壓力油)，電動機通過齒式聯軸器帶動油泵工作，油泵從油箱吸油并輸出壓力油。油箱內裝46#抗磨液壓油至油位計上標位，為避免加油時臟物進入油箱，須通過空氣濾清器加油。

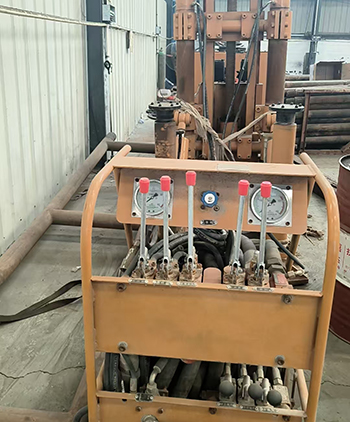

2.操縱臺
操作臺主要由臺架、多路換向閥組、節流閥、壓力表、膠管、快換接頭等組成。操縱臺是將泵站提供的壓力油通過多路換向閥組分配到各液壓執行元件，實現鉆機的各種功能。多路換向閥組由五片閥組成，分別控制動力頭的正、反轉、進給油缸的正常進退和快速進退、液壓夾持器的夾緊或松開以及卸桿時擰松連接螺紋。將正常進退至調節閥閥片上的任一組油管接到調節油缸前、后立柱缸液壓鎖處，即可調定鉆機傾角、工作面支撐等動作。鉆機工作時，可通過調節節流閥（微調）的手柄，改變進給油缸的流量，從而改變鉆機給進速度。
下方裝有一組調整閥，控制前后上支撐缸、調角缸的工作。左方裝有轉換閥，把手水平液壓油進入主閥，把手垂直方向時，液壓油進入調整閥。兩個閥進行工作前，需先將轉換閥轉到相應位置。
3. 動力頭
動力頭主要由液壓馬達、變速箱等組成。動力頭是將液壓能轉換成機械能的機構。壓力油驅動液壓馬達旋轉，經變速箱變速后帶動主軸和鉆具旋轉，輸出轉速和轉矩。本鉆機采用雙馬達驅動，可達根據刀盤大小調整不同的鉆進速度，提高鉆進效率。
4.底架
底架包括底座與機架，機架用來支承動力頭和實現動力頭的前進與后退。主要由機架體、滾珠絲桿螺母、拖板、滑塊等組成。 動力頭用螺栓固定在拖板上，絲桿螺母帶動拖板及動力頭在機架上做往返運動；調整組件可調整機架的傾角,使鉆機的開孔高度和開孔傾角符合要求；底座由前立柱、后立柱、前后橫梁軸組成；前立柱采用鉸接連接，并備有豎直定位固定銷軸，調角缸調整傾斜角度工作時，應取掉此銷軸。
5.夾持器
夾持器用于鉆桿導向和上下鉆桿時夾持、擰松鉆桿，安裝在機架前端。本機構由兩組夾持器組成，前夾持器為卡板夾持鉆桿；后夾持器為液壓夾持器，主要為卸鉆桿時擰松螺紋的作用，其由活塞、殼體、卡瓦、轉架、擰桿缸等組成，采用全液壓控制各工作動作。
6. 鉆具
鉆具包括鉆桿、鉆頭和后置水辮，鉆桿直徑為Φ108mm，長度為1000mm ，鉆桿之間連接采用梯形錐螺紋連接，具有強度高、拆裝容易，對中性好等優點。
鉆頭為復合片 PDC 合金鉆頭,開孔鉆頭直徑Φ250、Φ295mm。具有強度高，壽命長的特點。
主軸后部裝有后置水辮，向鉆桿傳遞動力和通水（或壓風），以便排渣和冷卻、潤滑鉆頭，可根據需要選用。
